激光散斑成像（Laser Speckle Imaging, LSI）是一种基于光散射原理的无标记、实时、高时空分辨率成像技术，广泛应用于生物医学、材料科学等领域，尤其在生命科学研究中常用于血流动力学监测、组织灌注评估等场景（如小鼠脑部血流、皮肤微循环、肿瘤血管生成等研究）。以下从实验原理、核心组件、典型流程、生物医学应用及关键注意事项展开，结合科研实际需求提供具体、可操作的内容：

一、实验核心原理

当激光照射到粗糙表面或不均匀介质（如生物组织、颗粒悬浮液）时，光线会发生多方向散射，散射光在探测器（如 CCD 相机）上干涉叠加，形成明暗相间的随机斑点图案（即 “激光散斑”）。

• 静态介质（如固定组织切片）：散斑图案稳定；

• 动态介质（如流动的血液红细胞）：散射体运动导致散斑图案动态变化，运动速度越快，散斑变化越剧烈。

通过分析散斑图案的时间 / 空间波动特性（如对比度、自相关函数），可定量反推散射体的运动状态（如血流速度、组织灌注量）。核心定量参数为散斑对比度（K） ，公式如下：K=<I>σ其中，σ 是散斑图像的灰度标准差，<I> 是平均灰度值。血流速度越快，K 值越小；反之则 K 值越大。

二、实验核心组件（生物医学常用配置）

1. 光源系统

• 类型：连续波（CW）激光（如 532 nm 绿色激光、633 nm 红色激光），功率 50-200 mW（需根据样本厚度调整，避免组织损伤）；

• 关键要求：单色性好、相干性高（保证散斑干涉效果），输出光斑均匀（可通过扩束镜优化）。

2. 成像光学系统

• 镜头：显微镜头（用于小动物体内 / 体外微观成像，如 4×、10× 物镜）或宏观镜头（用于大面积组织成像，如皮肤、脏器表面）；

• 滤光片：与激光波长匹配的窄带滤光片（抑制环境光和组织自发荧光干扰）；

• 扩束镜 / 准直镜：将激光束扩束为平行光，覆盖整个成像区域。

3. 探测系统

• 相机：高速 CCD/CMOS 相机（帧率≥10 fps，分辨率≥1024×1024，量子效率高），用于捕捉动态散斑图案；

• 数据采集卡：连接相机与电脑，实现实时图像传输与存储（需配套驱动软件）。

4. 样本固定与环境控制

• 小动物固定台：用于小鼠、大鼠等模型的固定（如头部固定架、体温维持装置，避免样本移动导致伪影）；

• 恒温 / 避光装置：维持样本生理状态稳定，减少环境光干扰（尤其对活体成像至关重要）。

5. 数据处理软件

• 专用软件：如 MATLAB（含散斑分析工具箱）、LabVIEW、ImageJ（需安装 Speckle Contrast Analyzer 插件）；

• 核心功能：散斑对比度计算、血流速度映射（生成伪彩图）、时间序列分析（如血流动力学曲线绘制）。

三、生物医学实验典型流程（以小鼠脑部血流监测为例）

1. 实验前准备

1. 样本预处理：

• 小鼠麻醉（如异氟醚吸入麻醉，维持麻醉深度稳定）；

• 头部脱毛（使用脱毛膏，避免毛发散射干扰），切开头皮暴露颅骨（或使用透明颅骨窗，长期成像需植入）；

• 固定小鼠于恒温固定台（体温维持 37℃，避免低温导致血流变化）。

2. 系统校准：

• 调节激光功率（如 100 mW），通过扩束镜使光斑覆盖成像区域（如 5×5 mm）；

• 校准相机参数：帧率设置为 30 fps，曝光时间 10 ms（根据散斑变化速度调整，避免运动模糊）；

• 拍摄静态参照物（如白纸）的散斑图像，验证系统稳定性（静态散斑对比度应接近理论值）。

2. 图像采集

1. 启动相机与数据采集软件，实时预览散斑图案（确保无明显噪声、样本无移动）；

2. 采集动态散斑序列：根据实验需求设置采集时长（如 5 分钟，共 9000 帧图像）；

3. 可进行干预实验：如药物注射（如血管扩张剂硝酸甘油）、激光照射（如光遗传刺激），同步采集干预前后的散斑数据（需标记时间点）。

3. 数据处理（以 ImageJ 为例）

1. 图像预处理：

• 导入散斑图像序列（格式为 TIFF），使用 ImageJ 裁剪感兴趣区域（ROI，如皮层特定区域）；

• 去除背景噪声：采用高斯滤波（σ=1），减少相机暗电流干扰。

2. 散斑对比度计算：

• 安装 Speckle Contrast Analyzer 插件（ImageJ 官网下载）；

• 选择 “时间域对比度计算”（基于连续 N 帧图像的灰度统计，N=30 帧，平衡分辨率与计算速度）；

• 生成对比度图像（K 值图像），其中暗区表示血流快，亮区表示血流慢。

3. 血流映射与定量分析：

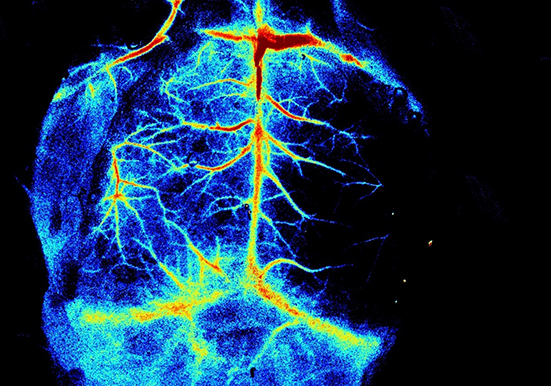

• 将 K 值图像转换为血流速度伪彩图（如用 Jet 色标，红色 = 高速，蓝色 = 低速）；

• 提取 ROI 的平均 K 值，绘制时间序列曲线（如干预前、干预后 5 分钟、10 分钟的血流变化趋势）；

• 统计分析：对比不同组（如正常组 vs 疾病组）的血流速度差异（使用 SPSS 进行独立样本 t 检验）。

4. 实验后处理

1. 停止数据采集，关闭激光，复苏小鼠（或根据实验设计处死）；

2. 保存原始数据与处理结果（包括散斑序列、对比度图像、定量分析报告），便于后续复现与验证。

四、生物医学领域主要应用场景

1. 微循环监测：

• 活体组织：皮肤、视网膜、角膜、肠道黏膜等的血流灌注评估（如糖尿病足、烧伤愈合过程监测）；

• 脏器成像：肝脏、肾脏、肿瘤等的血管生成与血流动力学分析（如肿瘤放疗 / 化疗后的血管反应）。

2. 神经科学研究：

• 脑部血流与神经活动耦合（如视觉刺激、触觉刺激时皮层血流变化）；

• 脑血管疾病模型：脑卒中（脑缺血 / 再灌注）、脑外伤后的血流重建监测。

3. 药物研发与评价：

• 血管活性药物筛选（如降压药、血管扩张剂的血流调节效果评估）；

• 抗血管生成药物（如贝伐珠单抗）对肿瘤血流的抑制作用监测。

4. 组织工程：

• 人工血管、皮肤替代物的血流灌注效率评估（如支架植入后的血管再内皮化监测）。
